Automatyczny Tester charakterystyk elektrycznych ciekłych dielektryków

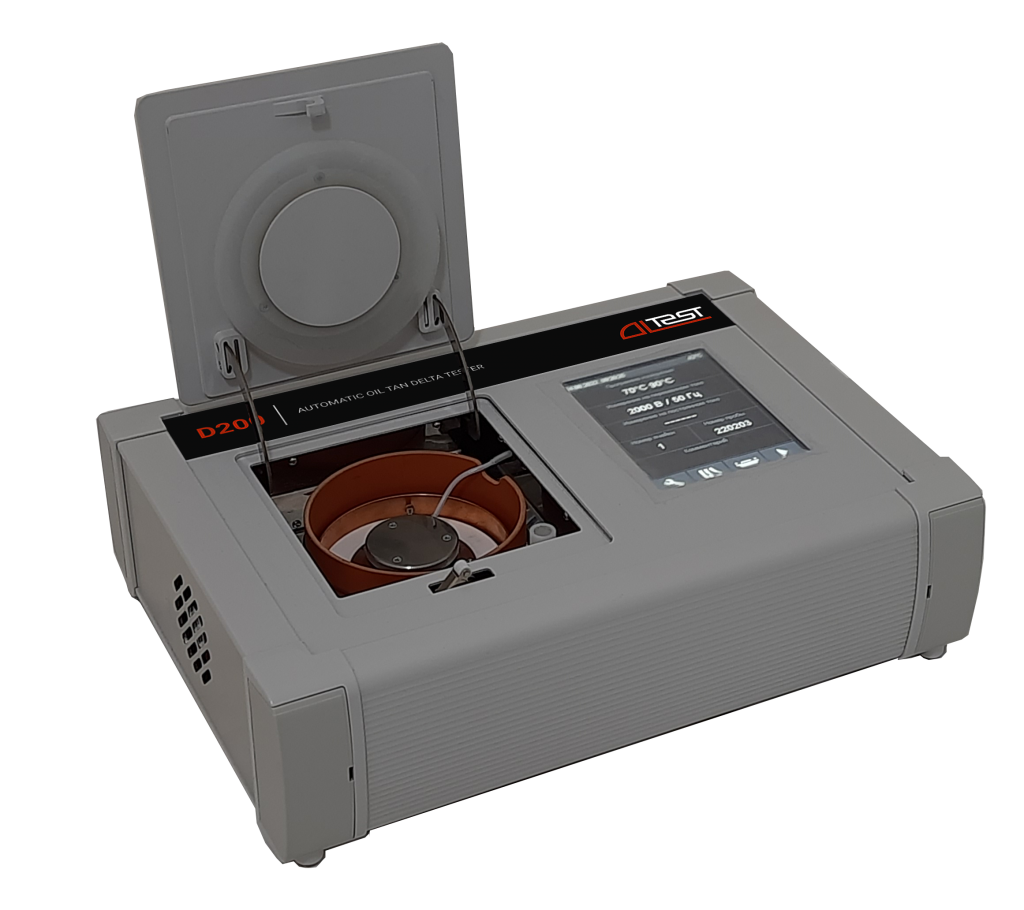

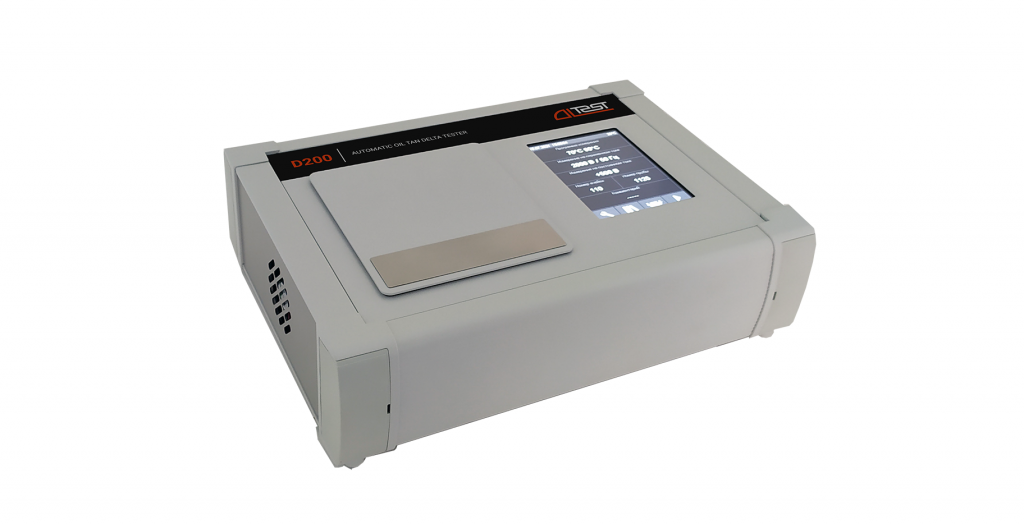

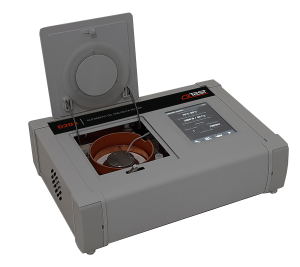

Automatyczny Tester charakterystyk elektrycznych ciekłych dielektryków D200 (dalej ― Tester) przeznaczony jest do automatycznego pomiaru tangensa delta (tan δ), względnej przenikalności dielektrycznej (εr), rezystywnośći objętościowej (ρ) oleju transformatorowego i innych ciekłych materiałów elektroizolacyjnych
WŁAŚCIWOŚCI
- W pełni zautomatyzowane standardowe testowanie. Zgodne z normą IEC 60247:2013
- Konstrukcja monoblokowa
- Wysoka dokładność pomiaru
- Wymaga minimalnej objętości próbki oleju do testu

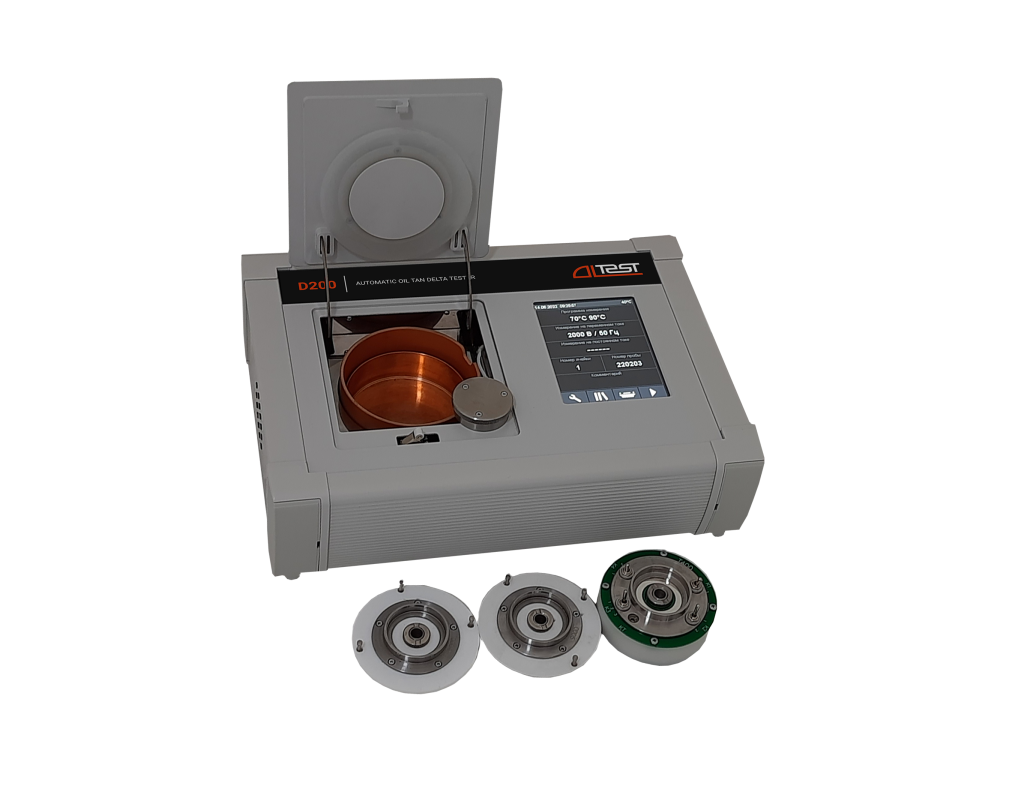

- Wyposażony w trójelektrodową, płaską celę testową
- Wygodna konstrukcja celi umożliwiająca szybki demontaż i dokładne czyszczenie
- Wysoka wydajność testowania dzięki specjalnemu algorytmowi ogrzewania i chłodzenia celi testowej
- Wysoka dokładność pomiaru temperatury oleju
- Sterowanie procesem testowania za pomocą ekranu dotykowego LCD
- Zapisywanie wyników testów w archiwum Testera
- Pobieranie wyników testów przez interfejs USB przy użyciu standardowego pendrive’a
- Kompaktowe wymiary i niska masa
ZASTOSOWANIE
Tester D200 jest stosowany w:
- Laboratoriach elektrotechnicznych monitorujących właściwości oleju transformatorowego i innych dielektryków ciekłych
- Warsztatach produkcyjnych, laboratoriach stacjonarnych i mobilnych
|
Specyfikacje |
Zakres |
Dokładność |
| Wartości mierzone | ||
| Tangens kąta strat (tan δ) |
0,0001…1,0 |
± (0,03·tan δ+0,0002) |
| Względna przenikalność dielektryczna (εr) |
1…15 |
± 3 % |
| Rezystywność objętościowa (ρ) |
107…1012 Ωm |
± 3 % |
|
1012…1013 Ωm |
± 10 % |
|
| Wartości ustawialne | ||
| Napięcie testowe AC |
2000 V |
± 2,5 % |
| Częstotliwość napięcia testowego |
50/60 Hz |
± 0,1 Hz |
|
Napięcie testowe DC |
500 V |
± 2,5 % |
| Temperatura testowa |
70; 80; 90 °С |
± 1°С |
| Czas pomiaru | ||
| Czas badania próbki oleju, w tym podgrzewanie do 90 °C i pomiar, nie więcej |
25 minut
|
― |
| Czas badania próbki oleju, w tym podgrzewanie do 90 °C, pomiar i schładzanie do 50°C, nie więcej |
40 minut
|
― |
| Zasilanie sieciowe | |
| Napięcie znamionowe | 220/230 V |
| Częstotliwość znamionowa | 50/60 Hz |
| Pobór mocy | ≤ 200 VA |
| Eksploatacyjne warunki stosowania | |
| Temperatura pracy | 10…40 °С |
| Wilgotność względna | do 80 % bez kondensacji |
| Cela testową parametrów | |
| Konstrukcja | Cela testowa jest płaska z trzema elektrodami |
| Odstępy między elektrodami | 2 mm (± 0,1 mm) |
| Material:
Naczynie celi Izolacja celi |
Stal nierdzewna Teflon |
| Objętość oleju | 18 сm³ (± 1 сm³) |
| Parametry techniczne | |
| Wymiary (S × G × W) | 390 × 110 × 280 mm |
| Masa | 8 kg |
* Producent zastrzega sobie prawo do zmiany parametrów urządzenia.
